HT Instruments COMBI521 - Multifunkční přístroj pr do 1000 V

COMBI521 provádí testy na elektrických systémech v souladu s IEC/EN 61557-1, tedy měření kontinuity ochranného vodiče, izolačního odporu (s výpočtem PI a DAR), celkového zemního odporu, proudových chráničů typu B, A a vypínacího času a proudu, impedance vedení / smyčky s výpočtem případného zkratového / poruchového proudu, sledu fází a shody.

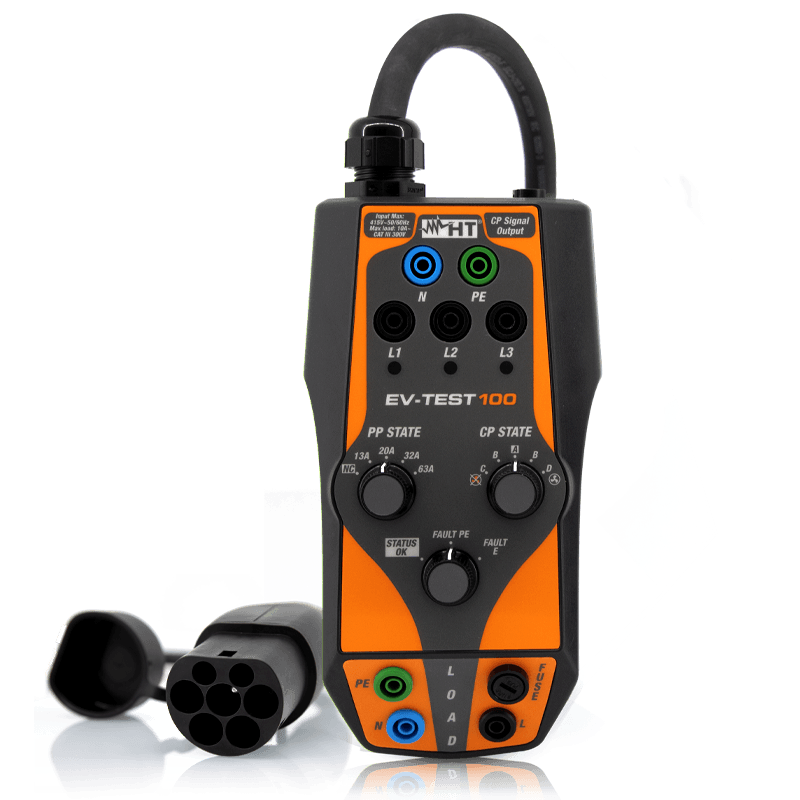

COMBI521 také umožňuje měření a ukládání parametrů prostředí (osvětlení, teplota), svodového proudu a elektrických veličin, jako je napětí, proud, účiník, výkon a harmonické na jednofázových systémech. V kombinaci s EV-TEST100 provádí COMBI521 ověřování a kontrolu nabíjecích stanic pro elektromobily (EVSE) v souladu s normami IEC / EN 61851-1 a IEC / EN60364-7-722.
COMBI521 je vybaven inovativní funkcí AUTO: výběrem této funkce a pouze nastavením hodnoty proudu proudového chrániče COMBI521 postupně provádí testy celkového zemního odporu, vypínacího času proudového chrániče a izolačního odporu. Na konci testu zařízení zobrazí všechny výsledky s indikací shody nebo neshody s normami jednoduchými symboly OK nebo NOT OK.

Vnitřní paměť umožňuje uložit naměřené hodnoty a následně je přenést do PC přes opticko/USB připojení. Díky mobilní aplikaci HTAnalysis App, která je zdarma ke stažení pro systémy iOS a Android, je COMBI521 schopen přenášet naměřená a zaznamenaná data do tabletů a chytrých telefonů a dává tak operátorovi možnost přizpůsobit a sdílet výsledky svých testů prostřednictvím HtCloud.

Všechna měření elektrické bezpečnosti podle požadavků mezinárodních bezpečnostních norem
AUTOMATICKÝ test (zemní odpor bez vypnutí, doba vypínání proudového chrániče, izolační odpor) v sekvenci

Funkce

• Spojitost ochranných vodičů s 200mA
• Izolační odpor do 1000V, s dielektrickým absorpčním poměrem D.A.R. a polarizačním indexem P.I.
• Test polarity
• Chrániče typu A, AC, B obecné a selektivní vypínací čas a proud
• Impedance linky/smyčky, fáze-fáze, fáze-neutrál, fáze-PE (také ve vysokém rozlišení s volitelným příslušenstvím IMP57)
• Koordinace jističů a pojistek
• Globální zemní odpor
• Měření sledu fází a shody
• Měření unikajícího proudu
• Měření elektrických parametrů v jednofázových instalacích (V, A, W, VAR, VA, PF)
• Měření napětí, proudu, činného, jalového, zdánlivého výkonu
• Měření Cosphi, účiníku
• Harmonické do 49-té s THD
• Měření parametrů prostředí pomocí externích sond (HT52/05 a HT53/05)
• Interní paměť a připojení k PC
• Wi-Fi připojení k chytrým telefonům a tabletům se systémem Android a iOS

Normy:

• IEC/EN61010-031
• IEC/EN61010-1
• IEC/EN61010-2-030
• IEC/EN61010-2-033
• IEC/EN61010-2-034
• IEC/EN61187
• IEC/EN61326-1
• IEC/EN61557-1
• IEC/EN61557-10
• IEC/EN61557-2
• IEC/EN61557-3
• IEC/EN61557-4
• IEC/EN61557-6
