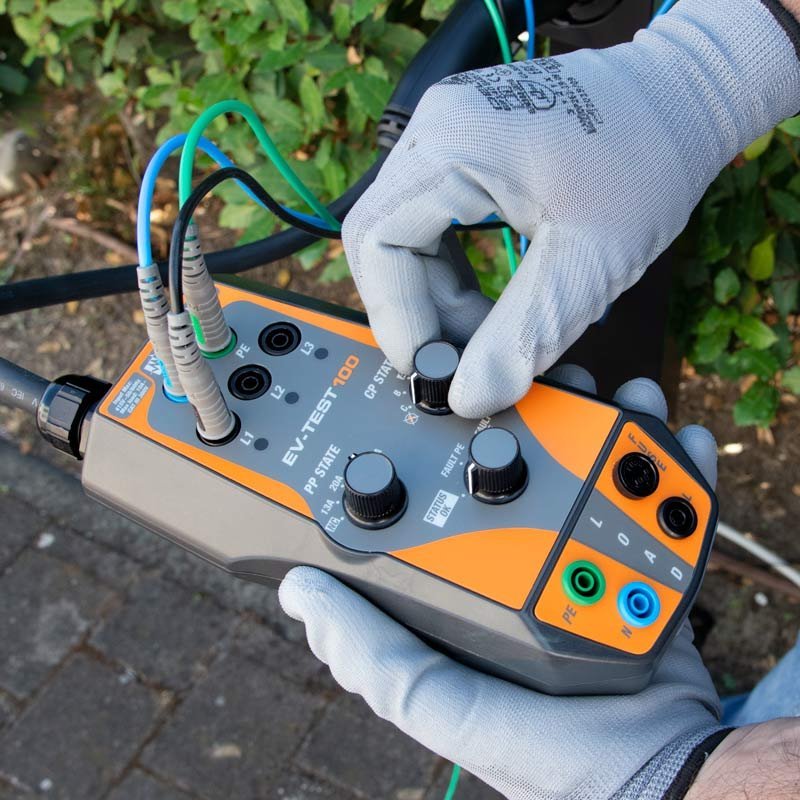

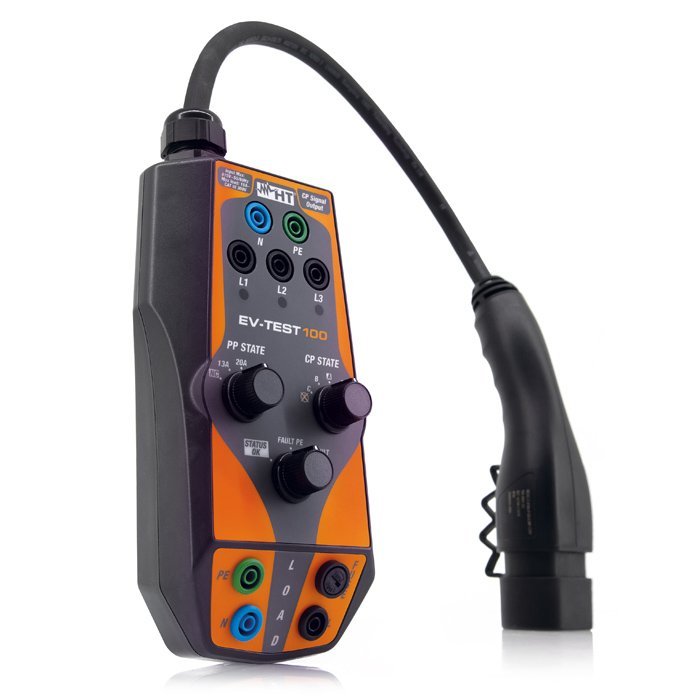

HT Instruments EV-TEST100 - EVSE adaptér pro testo IEC 62196-2

EV-TEST100 v kombinaci s příslušným multifunkčním zařízením HT simuluje elektrické vozidlo připojené k nabíjecí stanici a umožňuje vám ověřit plnou funkčnost a elektrickou bezpečnost EVSE. EV-TEST100 je schopen testovat nabíjecí stanice s režimy nabíjení 2 a 3 a konektorem typu 2 (evropský standard).

Pomocník při provádění revizí EV dobíjecích stanic nájdete ZDE.

Funkce

• Test pro nabíjecí stanice EVSE, režimy nabíjení 2 a 3
• Zkušební kabel s konektorem typu 2 (IEC 62196-2)

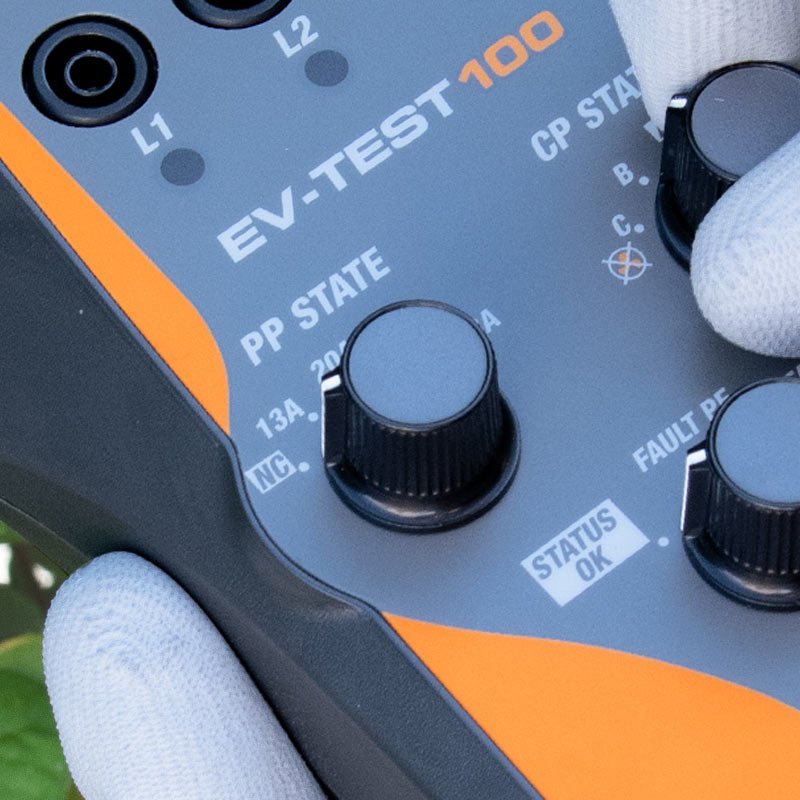

• Simulace vozidla pomocí Control Pilot (stav CP) A, B, C, D
• Simulace aktuální kapacity Proximity Pilot (stav PP) NC, 13A, 30A, 32A, 63A
• Simulace poruchového stavu na PE FAULT PE
• Diodová simulace ve zkratu PORUCHA E
• Kontrola účinnosti interního čítače EVSE LOAD
• Vstupní napětí Max. 415 V AC, fáze-fáze, 50/60 Hz
• Externí zátěž L-N-PE 240 V 50/60 Hz, max
• CP signál PWM 12V
• Pojistka vnější ochrany FF 10A / 250V, 5x20mm
• Provozní teplota 0 ° C ÷ 40 ° C
• Provozní vlhkost <80 a RH
• Normy
• IEC / EN60364-7-722, IEC / EN61010-1, IEC / EN61851-1

Rozsah dodávky:

• Návod
• Kufr
• Kabel
