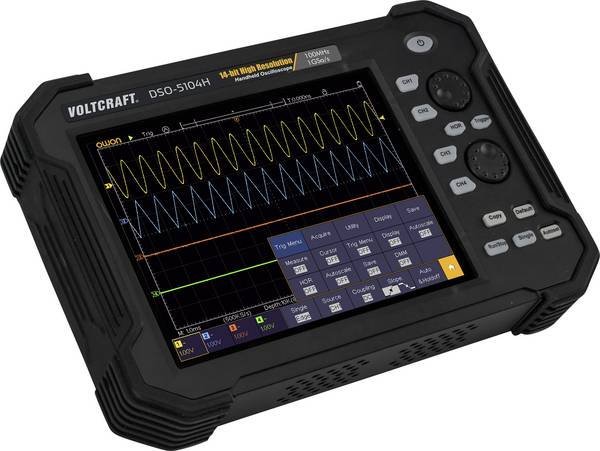

Voltcraft DSO-5104H - Ruční osciloskop 100 MHz

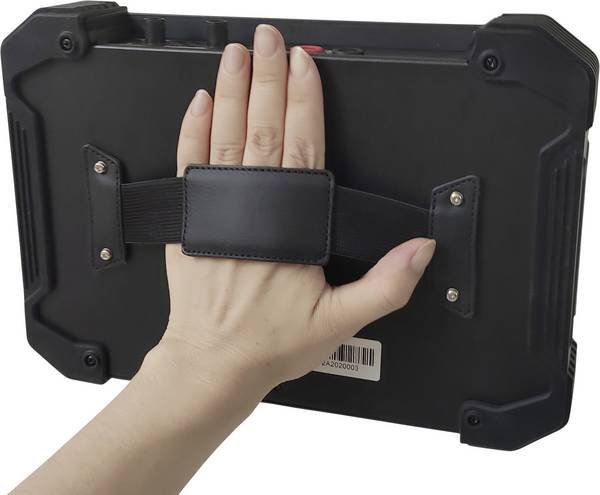

Kompaktní digitální ruční osciloskop VOLTCRAFT je vybaven popruhem pro nošení a může tak být prakticky a flexibilně použit v různých Settingu. Jako pevný voltmetr s váhou 1,7 kg má 2 kanály s šířkou pásma 100 MHz a může zaznamenávat měření až po dobu 40 minut. Měření se provádí při nízkém hluku pozadí a výsledky jsou zobrazeny na barevném LCD displeji s úhlopříčkou 8" a rozlišením 800 x 600 pixelů. Maximální vzorkovací frekvence osciloskopu je až 1 GS/s a různé zkušební hroty, které jsou nastavitelné a jsou součástí dodávky, umožňují flexibilní a variabilní měření. Součástí dodávky je také USB kabel, pomocí kterého lze naměřené údaje rychle přenést do počítače. Zobrazení amplitudy v reálném čase na PC lze provádět stejně jako několik typů spouštěcích zařízení a rozhraní.

Speciální funkce

• Šířka pásma 100 MHz, 2 kanály
• Vzorkovací frekvence: 1 GS/s.
• Délka záznamu: 40 minut
• 8" LCD dotykový displej
• Rozlišení 800 x 600 pixelů / 14 bit ADC
• Podporuje dekódování SPI, I2C a RS232 / CAN
• Rychlost aktualizace signálu: 45000 wfs/s s

Charakteristika

• Šířka pásma:
• 100 MHz maximální vzorkovací frekvence:
• 1 GS/s vertikální rozlišení: Max
• . 14nahrávací délka: 40 minut
• aktualizační frekvence průběhů: 45.000 wfs/
• s horizontální stupnice: 2ns/div - 1000 s/div,
• < v krocích po 1-2-5 doba náběhu: =3,5ns
• : Barevný LCD dotykový displej s úhlopříčkou 600 palců,
• vstupní impedance 800 x 8 pixelů: 1 MΩ ± 2 %, paralelně
• k 15 pF ± 5 pF Standardní údaje:
• Provozní teplota a vlhkost vzduchu: 0° až 40 °C při< 90 % RH, nekondenzující
• skladovací teplota a vlhkost vzduchu: (-20° až 60 °C) při< 90 % RV
• rozměry: 270 x 191 x 48 mm
• hmotnost: 1,7 kg

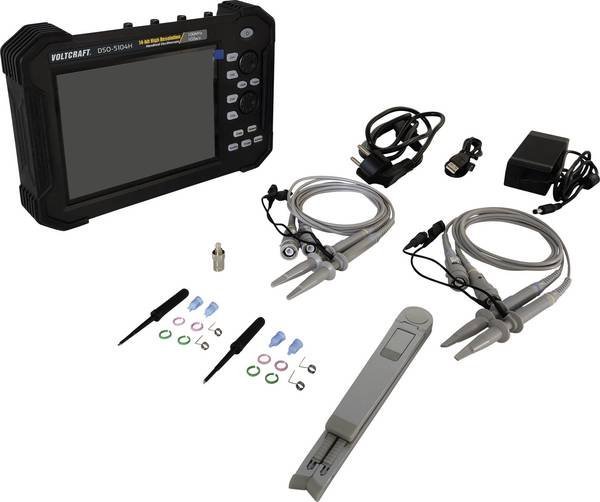

Rozsah dodávky

• Digitální osciloskop
• Napájecí kabel
• Napájecí zdroj
• USB kabel
• 4 x zkušební hrot
• Nastavitelné zkušební hroty
• BNC SAM
• Zábradlí s držákem
• Software + příručka na CD
• Informační list s bezpečnostními pokyny
