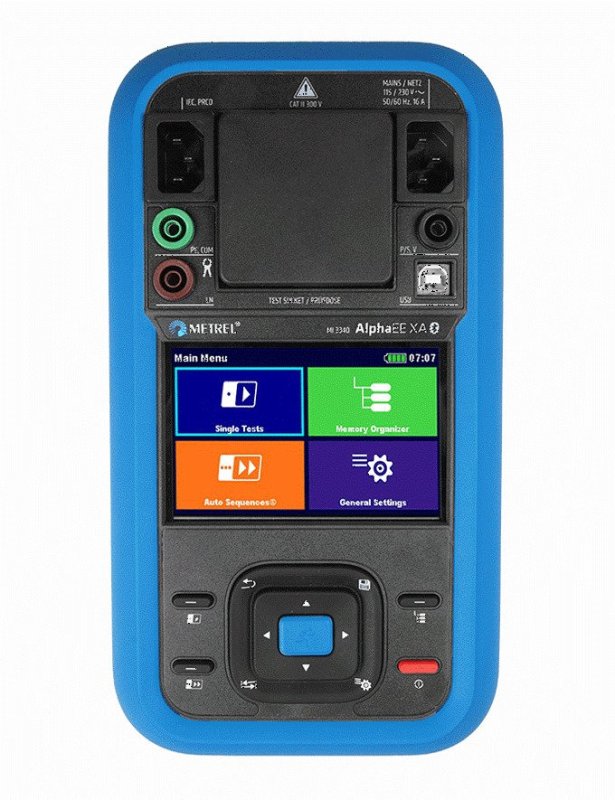

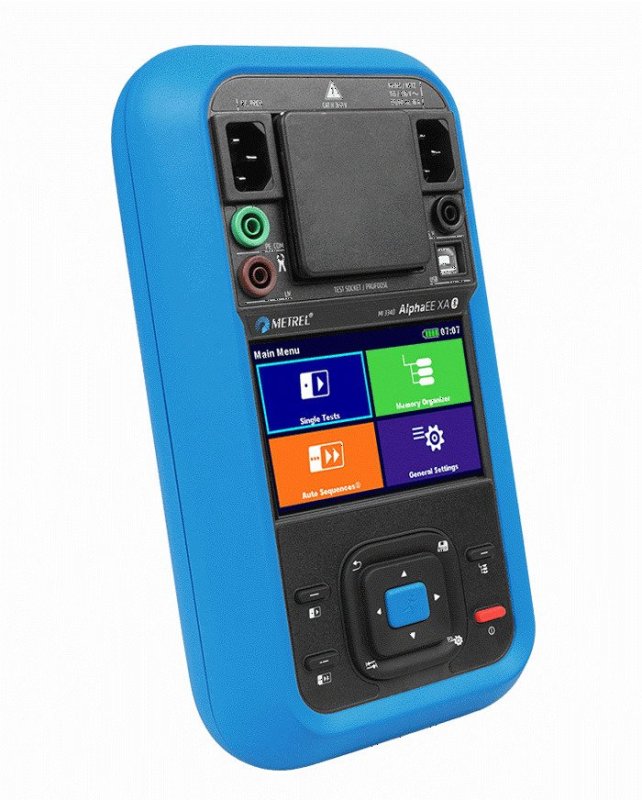

Metrel MI 3340 AlphaEE XA - Tester spotřebičů 200 mA PE

Metrel MI 3340 AlphaEE XA je všestranný a uživatelsky přívětivý tester elektrických zařízení. Dotykový displej, ergonomické pouzdro a podpora inovativního 3fázového aktivního adaptéru A 1830 pro komplexní testování 3fázových elektrických zařízení jsou jen některé z vlastností, které jej odlišují od jiných srovnatelných testerů. Česká zásuvka s och. kolíkem je součásti !

Funkce MI 3340 AlphaEE XA:

• Vyhovuje normám EN 50678 / EN 50699
• Vizuální kontrola;
• Auto test (spojitost+izolační odpor+náhr. unik. proud);
• Spojitost ochranného vodiče 200mA;
• Izolační odpor (Riso, Riso-S) 50V, 100V, 250V, 500V DC;
• Proud ochranným vodičem (přímý, rozdílový, náhradní);
• Dotykový unikající proud;
• Unikající proud produkovaný plovoucím vstupem, PE proud;
• Unikající proud bod - bod;
• Výkon (P, S, Q, PF, THD, THDi, CosO, I, U);
• PRCD test, (2pól, 3pól, K/Di (varistor), S (3pól), S+;
• test RCD (typ A, AC, B, B+, F);
• IC-CPD test (EV-RCD, PE vodič);
• Napětí, SELV/PELV;
• Test zásuvky;
• Test zapojení/aktivní test zapojení;
• EVSE Diagnostický test A1532 XA;
• Měření proudu kleštěmi (s kleštěmi A1472 – na objednávku);
• Funkční kontroly.

HLAVNÍ VLASTNOSTI:

• Ergonomické pouzdro pro snadné ovládání jednou rukou;
• Kombinované napájení síť / baterie
• Li-Ion baterie – dlouhá výdrž, rychlé nabíjení;
• Předdefinované automatické posloupnosti AUTOSEQUENCE® podle EN 50678, EN 50699, EV-kabely,
• P-RCD, zařízení s plovoucími vstupy, Audio/video, informační a komunikační technologie EN 62368-1;
• Test izolačního odporu při sníženém testovacím napětí (50V, 100V) pro testování citlivých elektronických zařízení;
• IC-CPD: Testování EV nabíjecích kabelů Mode 2 a Mode 3 za podpory kompatibilních adaptérů;
• Aktivní test zapojení napájecích kabelů;
• Barevný dotykový displej rychlé a snadné nastavení parametrů;
• Automatický test spojitosti (funkce Auto start) pro rychlé a efektivní měření na zařízeních s větším počtem kovových částí;
• Podpora testů PRCD: Podporuje všechny typy PRCD, včetně 2 a 3-pólových, K/Di (varistor), S (3-pól) a testů s PE sondou;
• BlackBox protokol: Hlavním účelem je provádění testů přes vzdálené aplikace;
• PC SW Metrel ES Manager: Umožňuje vytvoření testovacích struktur, uživatelských autosekvencí, tisk zprávy z měření a přenos dat pro archivaci;
• aMESM Android SW: Umožňuje snímání QR kódů a uploading předpřipravených uživatelských autosekvencí.

Spojitost PE (měřící proud 200 mA pro R < 2 ?)

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 0,00 Ω- 19,99 Ω / 0,01 Ω / ±(2 % z MH + 2 D)
• 20,0 Ω- 99,9 Ω / 0,1 Ω / ±3 % z MH
• 100 Ω- 199,9 Ω / 0,1 Ω / ±5 % z MH
• 200 Ω- 1999 Ω / 1 Ω / ±5 % z MH

Izolační odpor, izolační odpor - sonda (50V, 100V, 250V, 500V DC)

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 0,00 MΩ - 19,99 MΩ / 0,01 MΩ / ±(3 % z MH + 2 D)
• 20,0 MΩ - 99,9 MΩ / 0,1 MΩ / ±5 % z MH
• 100,0 MΩ - 199,9 MΩ / 0,1 MΩ / ±10 % z MH

Rozdílový unikající proud (230 V AC)

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 0,00 mA - 19,99 mA / 0,01 mA / ±(5 % z MH + 5 D)

Dotykový proud (230 V AC)

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 0,00 mA - 7,00 mA 0,01 mA ±(10 % z MH + 5 D)

Náhradní unikající (30 V AC)

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 0,00 mA - 9,99 mA / 0,01 mA / ±(5 % z MH + 3 D)
• 10,0 mA - 20,0 mA / 0,1 mA / ±(5 % z MH + 3 D)

Test proudových chráničů (P) RCD (10 mA, 15 mA, 30 mA)

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 0 ms - 300 ms (0,5xI?N) / 0,1 ms / ± 3 ms
• 0 ms - 300 ms (I?N) / 0,1 ms / ± 3 ms
• 0 ms - 40 ms (5xI?N) / 0,1 ms ± 1 ms

Výkon (230 V AC)

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 0,00 kVA - 4,00 kVA / 0,01 kVA / ±(3 % z MH + 2 D)

TRMS napětí

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 103 V - 264 V / 1 V / ±(3 % z MH + 3 D)

Proud a unikající proud pomocí proudových kleští

• Měřicí rozsah / Rozlišení / Základní chyba měření
• 0,00 mA - 9,99 mA / 0,01 mA / ±(5 % z MH + 10 D)
• 10,0 mA - 99,9 mA / 0,1 mA / ±(5 % z MH + 5 D)
• 100 mA - 999 mA / 1 mA / ±(5 % z MH + 5 D)
• 1 A - 9,99 A / 0,01 A / ±(5 % z MH + 5 D)
• 10,0 A - 16,0 A / 0,1 A / ±(5 % z MH + 5 D)

Obecně:

• Napájení: Li-Ion akumulátor, nebo síť 230 V / 50 Hz
• Pracovní podmínky: 0°C až +40°C / max. 80% rH (bez kondenzace)
• Skladovací podmínky: 10°C až +60°C / max. 90% rH
• Displej: barevný dotykový TFT 4,3“ 480x272 bodů
• Paměť: podle velikosti mikro SD
• Bluetoth: Class 1
• USB 2.0 (konektor typu B)
• Přepěťová kategorie: CAT II/300V
• Třída ochrany: II (dvojitá izolace)
• Krytí: pouzdro IP 40, zásuvka IP 20
• Rozměry (š x v x h): asi 15 cm x 8 cm x 28 cm
• Hmotnost: asi 1,7 kg

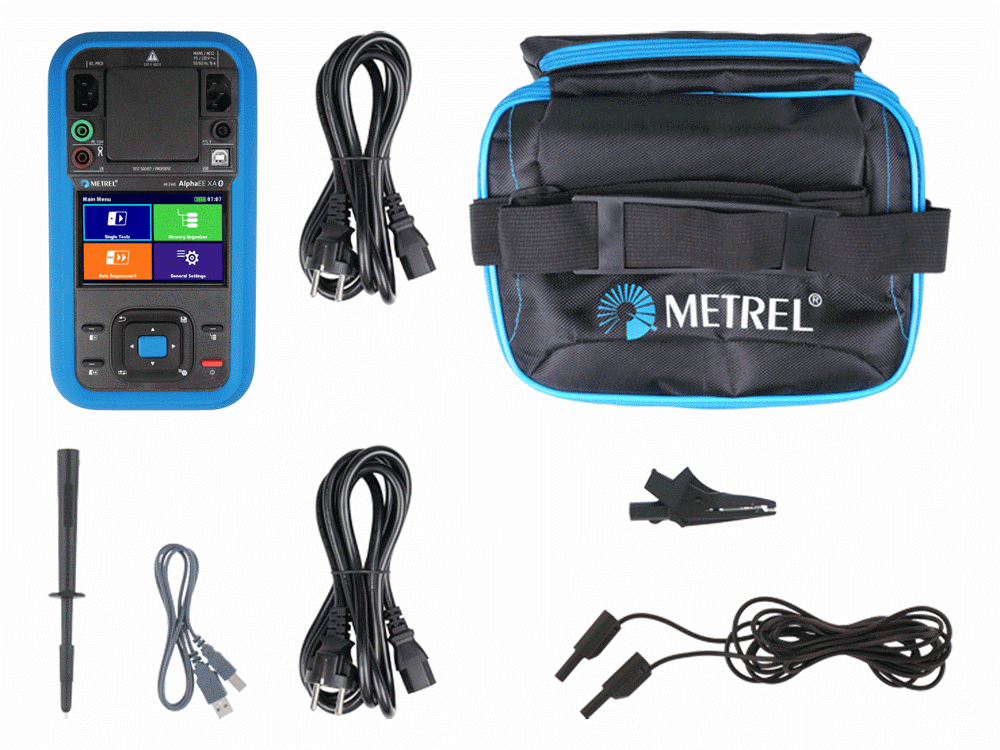

Rozsah dodávky:

• Metrel MI 3340 AlphaEE XA s českým menu
• A1493 síťový kabel, 2ks
• A 1340 měřící kabel černý 1,5m
• A 1014 měřící hrot černý
• A 1013 krokosvorka černá
• A 1289 brašna
• Kabel RS 232 - PS/2
• A 1727 Kabel USB
• Kalibrační list
• Záruční list
• Kartonový obal
