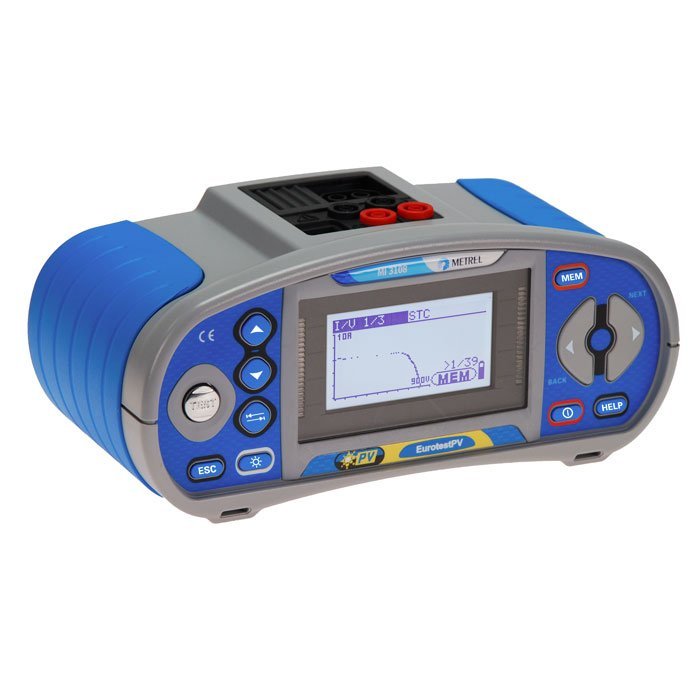

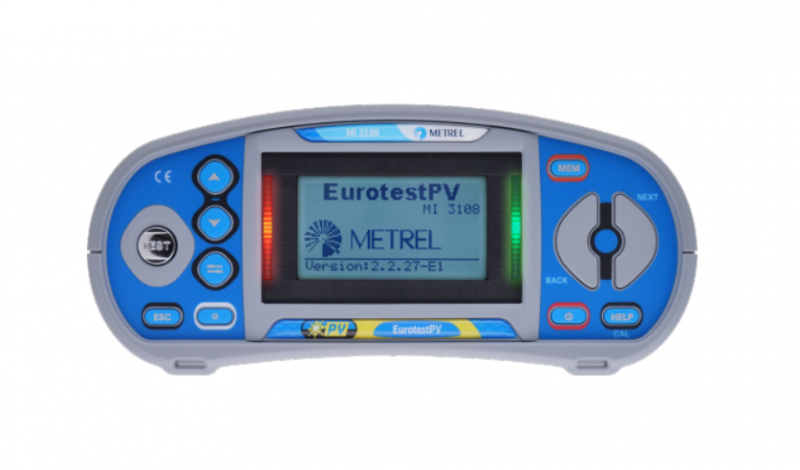

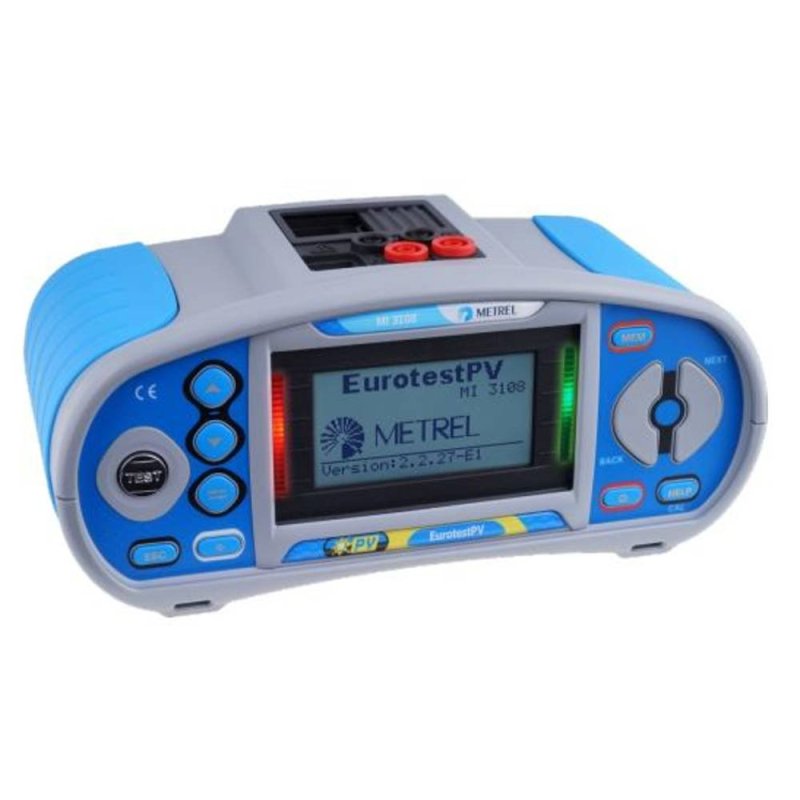

Metrel MI 3108 ST Eurotest PV - Tester fotovoltaic do 1000 V / 15 A DC

MI 3108 ST je kombinovaný tester.Umožnuje kompletní testování elektrických instalací dle EN 61557 a navíc provede všechny potřebné zkoušky vyžadované na jednofázových fotovoltaických (PV) instalací. To zahrnuje všechny zkoušky podle požadavků normy EN 62446, ale také I - U charakteristiky, výpočet hodnot STC (standardní podmínky testování) hodnot a měření výkonu na straně DC i AC. Přístroj je konstruován pro použití v reálných pracovních podmínkách (napětí do 1000 V, proud do 15A DC). Přístroj je dodáván s PV bezpečnostní sondou, která umožňuje bezpečné odpojení kdykoliv během měření, čímž se výrazně zvyšuje bezpečnost obsluhy.

Funkce a vlastnosti přístroje:

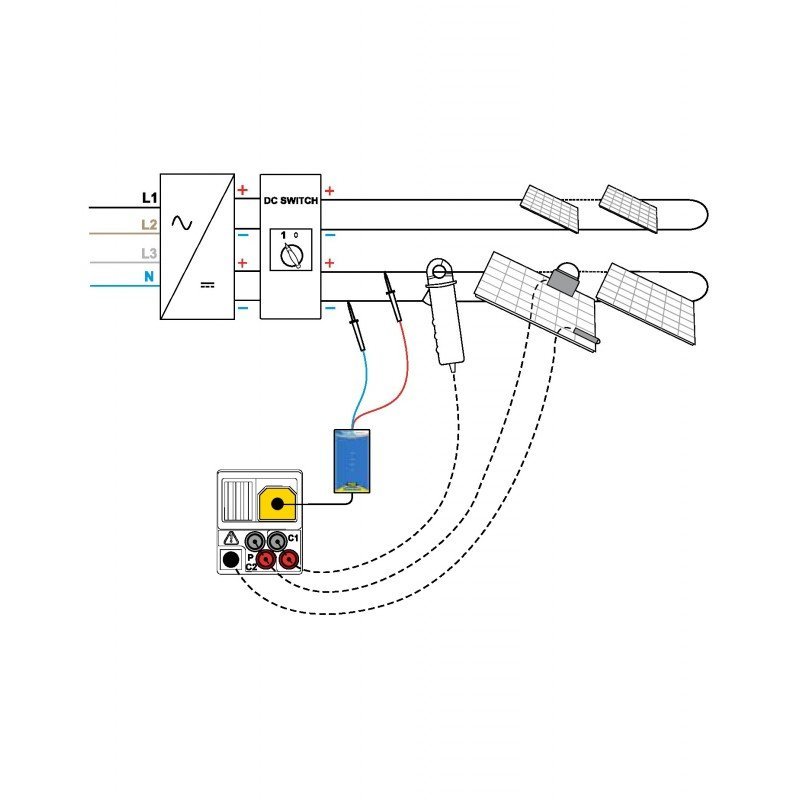

Měření na DC straně PV instalace:
- napětí, proud, výkon, energie
- Uoc (napětí naprázdno) a Isc (zkratový proud)
- ozáření
- teplota modulů

Měření na AC straně PV instalace:
- napětí, proud, kmitočet, výkon, energie, účiník, harmonické zkreslení
- účinnost PV modulů, invertoru, PV systému

Elektrická instalace:
- izolační odpor
- spojitost PE vodiče
- skutečná impedance sitě, zkratový proud, úbytek napětí
- skutečná impedance (včetně měření za proudovým chráničem bez jeho vybavení), zkratový proud
- proudové chrániče (typ AC, A,B, standartní i selektivní)
- zemní odpor
- AC proud pomocí klešťového přístroje (odebíraný i unikající)
- TRMS napětí, kmitočet, sled fází
- výkon, energie, harmonické zkreslení

Hlavní vlastnosti:

PV instalace:
- výpočet STC hodnot
- výpočet účinnosti
- grafické zobrazení I-V křivky modulu
- dva napěťové a dva proudové vstupy pro současné měření AC a DC parametrů
- volitelně vzdálenou jednotku PV Remote Unit pro současné měření ozáření a teploty PV modulu

Elektrická instalace:
- možnost automatikého testu proudových chráničů
- měření proudových chráničů typu B
- měření zemního odporu
- vestavěná tabulka pojistek umožňuje automatické vyhodnocení výsledků měření impedance
- online monitor napětí na svorkách přístroje
- funkce osciloskopu
- měření impedance smyčky za proudovým chráničem bez jeho vybavení
- 1-fázové měření výkonu a energie (včetně měření až do 11. harmonické)

Další výhody:
- rozsáhlá paměť pro ukládání výsledků: cca 1800 měření nebo 500 I-V křivek nebo výkonu nebo jejich odpovídající kombinace
- funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin
- velmi rozsáhlé příslušenství v základní sestavě včetně PV bezpečnostní sondy, PC SW, akumulátorů, nabíječky a kalibračního listu
- PC SW Eurolink PRO dodávaný v základní sestavě umožňuje přenos uložených výsledků z paměti přístroje do PC a jejich zpracování (jednoduchá revizní zpráva, export dat, ...)
- PC SW Eurolink PRO Plus umožňuje navíc tvorbu profesionální revizní zprávy

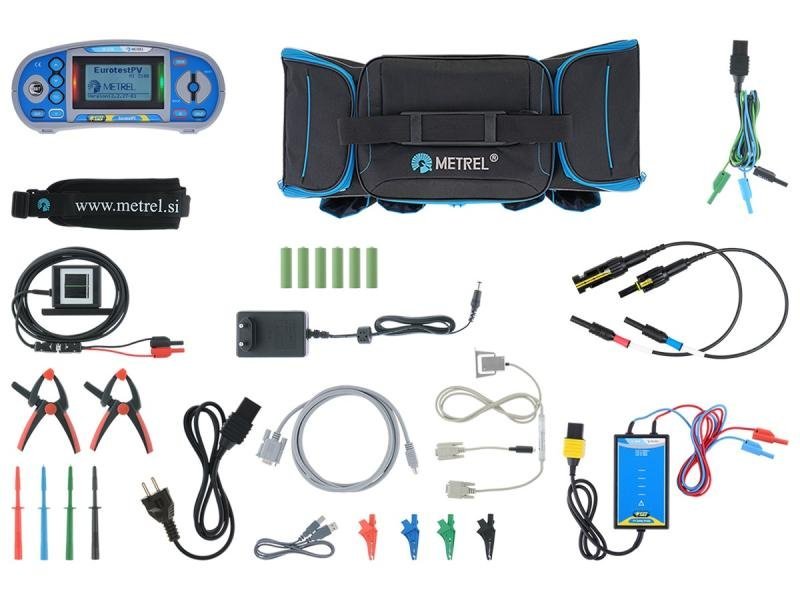

Rozsah dodávky:

• Přístroj EurotestPV MI 3108
• Brašna
• Kabel pro měření v síťových zásuvkách
• Univerzální měřicí kabel 3 x 1,5 m
• Měřicí hrot, 4 ks
• Krokosvorka, 4 ks
• PV bezpečnostní sonda
• PV MC3/4 adaptéry
• PV referenční článek
• Sonda pro měření teploty
• Upevňovací kleštiny, 2 ks
• Síťový adaptér + 6ks NiMH akumulátorů AA
• USB a RS232-PS/2 kabely
• PC SW Eurolink PRO
• Sada řemenů pro přenášení přístroje
• Návod k používání v češtině na CD
• Tištěná příloha k návodu k používání v češtině
• Kalibrační list
• Záruční list
• Kartónový obal
