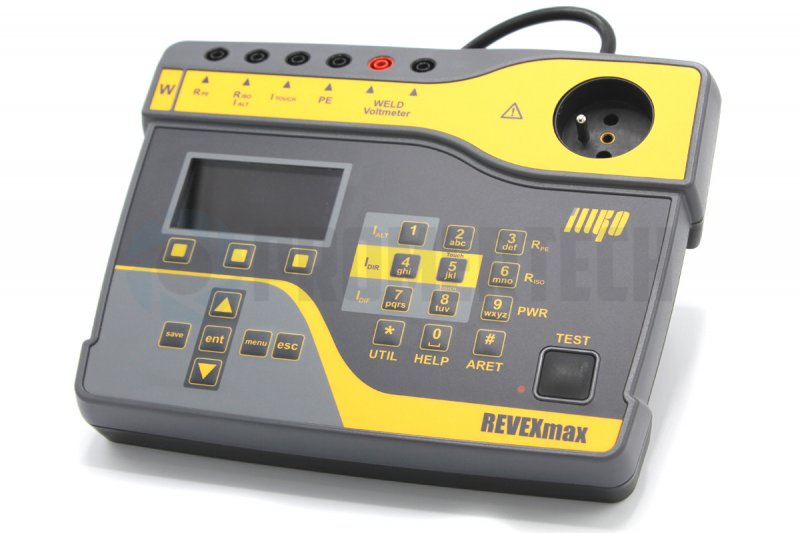

ILLKO REVEXmax W revizní tester spotřebičů a svařovacích zařízení s OLED displejem

ILLKO REVEXmax W + kalibrace - Tester spotřebičů a 0–10 Ω / 0–20 mA / 0–100 A

Name: ILLKO REVEXmax W + kalibrace - Tester spotřebičů a 0–10 Ω / 0–20 mA / 0–100 A
Brand: ILLKO
SKU: IL 2560
Price: 41714.75 CZK
Availability: InStock

Značka: ILLKO

MPN: REVEXmax W + kalibrace

Kód produktu: IL 2560

Skladem(1 ks)

Doručíme za 2–3 pracovní dny

41 714,75 Kčs DPH/ 1 ks

34 475 Kč bez DPH

Prodloužená záruka

Prodloužit záruku na 1 rok+ 2 085,74 Kčs DPH1 723,75 Kč bez DPHProdloužit záruku na 2 rok+ 4 171,47 Kčs DPH3 447,5 Kč bez DPHProdloužit záruku na 3 rok+ 6 257,21 Kčs DPH5 171,25 Kč bez DPH

Odešleme zítra

Záruka 2 Roky · 24 měsíců

Potřebujete poradit?

Po-Pá: 8:00 - 16:00

+420 721 909 242

ILLKO REVEXmax W + kalibrace - Tester spotřebičů a 0–10 Ω / 0–20 mA / 0–100 A

ILLKO REVEXmax W + kalibrace - Tester spotřebičů a svařovacích zařízení

Revízní přístroj Revexmax W umožňuje testování elektrických spotřebičů tak, jak to požaduje ČSN 33 1600 ed.2, ale lze jím testovat obecně jakýkoliv elektrický spotřebič napájený ze sítě 230V/400V, pokud je vybaven pohyblivým přívodem. Přístroj REVEXmax Weld je pokračovatelem úspěšné řady přístrojů REVEX pro kontroly elektrických spotřebičů, který přináší nový vzhled a lepší komfort obsluhy. Přístroj je ve dvou variantách - Standard a Weld. Varianta WELD je rozšířena o funkce umožňující provádět kontroly svařovacích zařízení podle ČSN EN 60 974-4 ed.3

Pozor !! Přístroj je také možnost si půjčit

POZOR !! Přístroj je také ve zvýhodněné sadě s brašnou, čtečkou a tiskárnou

Funkce přístroje:

odpor ochranného vodiče proudem > 1 A AC
izolační odpor napětím 500 V DC a 250 V DC
náhradní unikající proud
proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
rozdílový a dotykový proud se záměnou vodičů L a N
zdánlivý příkon zkoušeného spotřebiče
proud odebíraný zkoušeným spotřebičem ze zdroje
napětí zdroje

Další vlastnosti:

možnost připojení řady přídavných zařízení pro měření - třífázové adaptéry, klešťové přístroje, ...
střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
USB konektor pro připojení příslušenství (např. čtečka čárového kódu)
USB konektor pro připojení PC
grafický OLED displej (velmi dobře čitelný za různých světelných podmínek)
odolná foliová klávesnice
samostatné tlačítko START pro spuštění vybraného měření
funkce help v přístroji

Přístroj je vybaven řadou kontrolních a bezpečnostních funkcí:

kontrolou nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce před zahájením měření
kontrolou připojení PE kolíku v napájecí zásuvce k vodiči PE před zahájením měření
trvalou kontrolou velikosti unikajícího proudu v průběhu měření
kontrolou velikosti odebíraného proudu z napájecí zásuvky
manuální kontrolou správné funkce přístroje (autotest)

Pro usnadnení a zvýšení produktivity práce pri vykonávání revizí el. spotrebicu je prístroj REVEXmax ve spojení s PC softwarem vybaven funkcemi vedení databáze spotrebicu:

identifikací spotrebicu pomocí ID kódu (cárový kód)
možností prenesení databáze spotrebicu nebo jejích vybraných cástí z PC do prístroje
možností aktualizace databáze spotrebicu z prístroje do PC
možností využití automatických pracovních postupu pri revizi
manuálním vyhodnocováním výsledku revize prímo v prístroji
možností individuální úpravy formuláru v PC

Co je to unikající proud≤ /strong>

Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.

Technické parametry:

Odpor ochranného vodiče proudem > 1 A AC

Rozsah měření / rozlišení	0,00 ÷ 10,00 ? / 0,01 ≤ /td>
Základní nejistota měření	±(2 % z MH + 2 D)*
Měřicí napětí naprázdno	5 V ÷ 12 V
Měřicí proud (R <= 1 Ω)	>= 1 A AC
Kompenzace odporu měřicích vodičů	ano (do 2 Ω)

Izolační odpor

Rozsah měření / rozlišení	0,200 MΩ ÷ 19,99 MΩ / 0,01 M≤ br /> 20,0 MΩ ÷ 100,0 MΩ / 0,1 M≤ /td>
Základní nejistota měření	±(2 % z MH + 2 D)* <= 19,99 M≤ br /> ±(4 % z MH + 15 D)* >= 20,0 M ≤ /td>
Jmenovité měřicí napětí	250 V / 500 V DC
Jmenovitý měřicí proud	>= 1 mA DC

Unikající proud - přímá metoda (proud procházející ochranným vodičem)

Rozsah měření / rozlišení	0,00 mA ÷ 10,00 mA / 0,01 mA
Základní nejistota měření	±(2 % z MH + 2 D)*
Kmitočtová charakteristika měřicího obvodu	dle ČSN 33 1600 ed. 2

Unikající proud - rozdílová metoda

Rozsah měření / rozlišení	0,00 mA ÷ 10,00 mA / 0,01 mA
Základní nejistota měření	±(2 % z MH + 3 D + X)*
Kmitočtová charakteristika měřicího obvodu	dle ČSN 33 1600 ed. 2

X = S (0,001 I? + 0,001)
kde S je zdánlivý příkon měřeného spotřebiče [VA] a I? je zobrazený unikající proud [mA]

Unikající proud - náhradní metoda

Rozsah měření / rozlišení	0,00 mA ÷ 20,00 mA / 0,01 mA
Základní nejistota měření	±(2 % z MH + 2 D)*
Měřicí napětí naprázdno	230 V ± 15 % / 50 Hz
Max. měřicí proud	3,5 mA

Unikající proud externím měřicím zařízením

Rozsah měření / rozlišení	0,00 mA ÷ 20,00 mA / 0,01 mA
Základní nejistota měření	±(3 % z MH + 10 D)* 1

Příkon zdánlivý

Rozsah měření / rozlišení	10 W ÷ 3680 W, VA / 1 VA
Základní nejistota měření	±(3 % z MH + 2 D)*

Napětí sítě UL-N

Rozsah měření / rozlišení	207,0 V ÷ 253,0 V / 0,1 V
Základní nejistota měření	±(1 % z MH + 2 D)*

Proud procházející spotřebičem

Rozsah měření / rozlišení	0,0 A ÷ 16,0 A / 0,1 A
Základní nejistota měření	±(2 % z MH + 1 D)*

Proud měřený klešťovým transformátorem

Rozsah měření / rozlišení	0,0 A ÷ 100,0 A / 0,1 A
Základní nejistota měření	±(3 % z MH + 4 D)* 1

Příkon zdánlivý měřený klešťovým transformátorem

Rozsah měření / rozlišení	10 W ÷ 9999 W, VA / 1 VA
Základní nejistota měření	±(5 % z MH + 5 D)* 1

Napětí DC

Rozsah měření / rozlišení	0,0 V ÷ 130,0 V / 0,1 V
Základní nejistota měření	±(2 % z MH + 3 D)*
Vstupní odpor	1,1 M≤ /td>

Napětí AC

Rozsah měření / rozlišení	0,0 V ÷ 90,0 V / 0,1 V
Základní nejistota měření	±(2 % z MH + 3 D)*
Vstupní odpor	1,1 M≤ /td>

Svařovací napětí

Rozsah měření / rozlišení	0,0 V ÷ 130,0 V DC / 0,1 V 0,0 ÷ 90,0 V AC / 0,1 V
Rozsah měření vrcholové hodnoty / rozlišení	30,0 V ÷ 130,0 V DC / 0,1 V 30,0 ÷ 90,0 V AC / 0,1 V
Základní nejistota měření	±(2 % z MH + 3 D)*
Kmitočtová charakteristika měřicího obvodu	dle ČSN EN 60974-4
Vstupní odpor	200 Ω ÷ 5 k≤ /td>

* MH značí měřenou hodnotu, D značí digit,

1 Uvedené nejistoty měření platí bez započtení nejistoty měření externího měřicího zařízení (kleští/adaptéru)

Všeobecně:

Napájení - pracovní podmínky	230 V ± 10 % / 50 Hz
Displej	grafický OLED
Paměť	měření pro až 16000 spotřebičů
Propojení s PC	USB
Třída ochrany	II (dvojitá izolace)
Přepěťová kategorie	CAT II / 300 V
Stupeň znečištění	2
Krytí	IP 20
Rozměry	250 x 195 x 50 mm
Hmotnost	asi 1,75 kg
Pracovní teplota	0 ÷ 40 °C

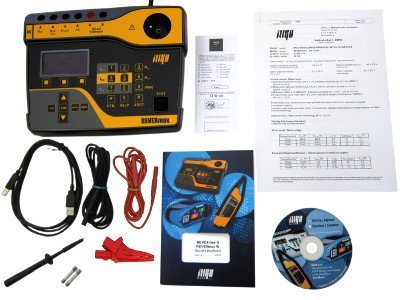

Rozsah dodávky:

Přístroj ILLKO REVEXmax W
Měřicí vodič černý banánek/banánek 2m
Měřicí hrot černý
USB kabel A-B
Náhradní pojistka F 16 A /500V, 32 x 6,3 mm, 2 ks
CD (návod k používání + SW pro PC)
Návod k používání
Kalibrační list od výrobce
Záruční list

odpor ochranného vodiče proudem > 1 A AC
izolační odpor napětím 500 V DC a 250 V DC
náhradní unikající proud
proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
rozdílový a dotykový proud se záměnou vodičů L a N
zdánlivý příkon zkoušeného spotřebiče
proud odebíraný zkoušeným spotřebičem ze zdroje
napětí zdroje

Obsah balení

Přístroj ILLKO REVEXmax W
Měřicí vodič černý banánek/banánek 2m
Měřicí hrot černý
USB kabel A-B
Náhradní pojistka F 16 A /500V, 32 x 6,3 mm, 2 ks
CD (návod k používání + SW pro PC)
Návod k používání
Kalibrační list od výrobce
Záruční list

Normy a shoda

ČSN 33 1600 ed.2, ČSN EN 60 974-4 ed.3, ČSN 33 1600 ed. 2, ČSN EN 60974-4, EN 60 974-4, EN 60974-4, CE

Časté dotazy

Co je ILLKO REVEXmax W + kalibrace - Tester spotřebičů a?: ILLKO REVEXmax W + kalibrace - Tester spotřebičů a
Do jaké kategorie produkt patří?: Produkt je zařazen v kategorii Měřicí přístroje > Revizní přístroje > Revize spotřebičů > 200 mA s připojením na PC.
Jaký hlavní parametr je u produktu uveden?: Odpor ochranného vodiče 0–10 Ω, izolační odpor 0,2–100 MΩ, unikající proud 0–20 mA, napětí 207–253 V, proud 0–16 A (přímé měření) nebo 0–100 A (kleště)
Jaké normy nebo označení jsou u produktu uvedeny?: ČSN 33 1600 ed.2, ČSN EN 60 974-4 ed.3, ČSN 33 1600 ed. 2, ČSN EN 60974-4
