ILLKO REVEXmax S + kalibrace - Tester spotřebičů 0

Revízní přístroj Revexmax S umožňuje testování elektrických spotřebičů tak, jak to požaduje ČSN 33 1600 ed.2, ale lze jím testovat obecně jakýkoliv elektrický spotřebič napájený ze sítě 230V/400V, pokud je vybaven pohyblivým přívodem. Přístroj REVEXmax je pokračovatelem úspěšné řady přístrojů REVEX pro kontroly elektrických spotřebičů, který přináší nový vzhled a lepší komfort obsluhy. Přístroj je ve dvou variantách - Standard a Weld. Varianta WELD je rozšířena o funkce umožňující provádět kontroly svařovacích zařízení podle ČSN EN 60 974-4 ed.3

POZOR !! Přístroj je také ve zvýhodněné sadě s brašnou, čtečkou a tiskárnou

Funkce přístroje:

• odpor ochranného vodiče proudem > 1 A AC
• izolační odpor napětím 500 V DC a 250 V DC
• náhradní unikající proud
• proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
• rozdílový a dotykový proud se záměnou vodičů L a N
• zdánlivý příkon zkoušeného spotřebiče
• proud odebíraný zkoušeným spotřebičem ze zdroje
• napětí zdroje

Další vlastnosti:

• možnost připojení řady přídavných zařízení pro měření - třífázové adaptéry, klešťové přístroje, ...
• střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
• USB konektor pro připojení příslušenství (např. čtečka čárového kódu)
• USB konektor pro připojení PC
• grafický OLED displej (velmi dobře čitelný za různých světelných podmínek)
• odolná foliová klávesnice
• samostatné tlačítko START pro spuštění vybraného měření
• funkce help v přístroji

Přístroj je vybaven řadou kontrolních a bezpečnostních funkcí:

• kontrolou nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce před zahájením měření
• kontrolou připojení PE kolíku v napájecí zásuvce k vodiči PE před zahájením měření
• trvalou kontrolou velikosti unikajícího proudu v průběhu měření
• kontrolou velikosti odebíraného proudu z napájecí zásuvky
• manuální kontrolou správné funkce přístroje (autotest)

Pro usnadnení a zvýšení produktivity práce pri vykonávání revizí el. spotrebicu je prístroj REVEXmax ve spojení s PC softwarem vybaven funkcemi vedení databáze spotrebicu:

• identifikací spotrebicu pomocí ID kódu (cárový kód)
• možností prenesení databáze spotrebicu nebo jejích vybraných cástí z PC do prístroje
• možností aktualizace databáze spotrebicu z prístroje do PC
• možností využití automatických pracovních postupu pri revizi
• manuálním vyhodnocováním výsledku revize prímo v prístroji
• možností individuální úpravy formuláru v PC

Co je to unikající proud≤ /strong>

• Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
• Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
• Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.

Technické parametry:

Odpor ochranného vodiče proudem > 1 A AC

Izolační odpor

Unikající proud - přímá metoda (proud procházející ochranným vodičem)

Unikající proud - rozdílová metoda

X = S (0,001 I? + 0,001)
kde S je zdánlivý příkon měřeného spotřebiče [VA] a I? je zobrazený unikající proud [mA]

Unikající proud - náhradní metoda

Unikající proud externím měřicím zařízením

Příkon zdánlivý

Napětí sítě UL-N

Proud procházející spotřebičem

Proud měřený klešťovým transformátorem

Příkon zdánlivý měřený klešťovým transformátorem

* MH značí měřenou hodnotu, D značí digit,

1 Uvedené nejistoty měření platí bez započtení nejistoty měření externího měřicího zařízení (kleští/adaptéru)

Všeobecně:

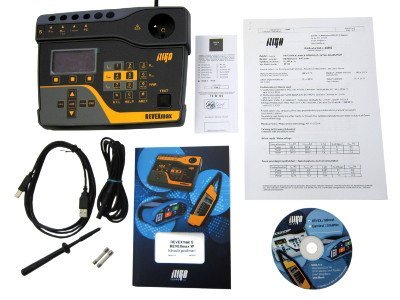

Rozsah dodávky:

• Přístroj ILLKO REVEXmax S
• Měřicí vodič černý banánek/banánek 2m
• Měřicí hrot černý
• USB kabel A-B
• Náhradní pojistka F 16 A /500V, 32 x 6,3 mm, 2 ks
• CD (návod k používání + SW pro PC)
• Návod k používání
• Kalibrační list od výrobce
• Záruční list
