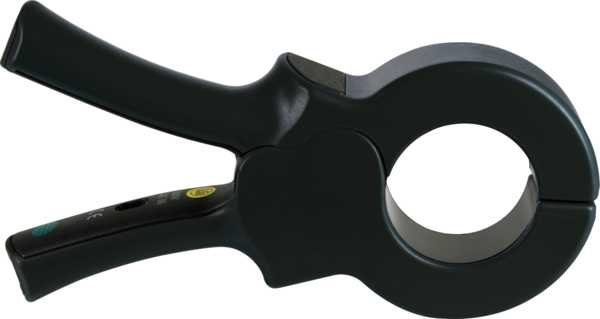

Gossen Metrawatt E-Clip 2 - Proudové kleště
Kleště od Gossen Metrawatt E-Clip 2 jsou proudové kleště pro všeobecné použití s proudovým výstupem. Mohou být připojeny k jakémukoliv měřicímu přístroji, který má odpovídající proudový vstup.
Vlastní měřicí transformátor je uzavřen v plastovém krytu, výstup je vyveden do bezpečnostních zdířek O 4 mm.
Technické parametry:
| Jmenovitý proud | 1000 A |
| Převod | 1000 : 1 |
| Výstup | 1 mA / A bezpečnostní zdířky průměr 4 mm |
| Jmenovitý zatěžovací odpor RL | 1 ≤ /td> |
| Rozsah měření | 0,2 A ÷ 1200 A |
| Výstupní proud | 0,2 mA ÷ 1,2 A |
| Kmitočtový rozsah | 40 Hz ÷ 5 kHz |
| Zatěžovací impedance | <= 10 ≤ /td> |
| Trvání měření při 1000 A | trvale (pro f < 1 kHz) |
| Trvání měření při 1200 A | 40 min. měření / 20 min přestávka |
| Měřené napětí | max. 600V |
Nejistota měření a nejistota fáze (při RL = 1 ?):
| Primární proud [A] | 0,1 ÷ 10 | 10 | 50 | 200 | 1000 | 1200 |
| Nejistota výstupního proudu [%] | <= 2,5 | <= 2 | <= 1,5 | <= 0,9 | <= 0,7 | <= 0,7 |
| Nejistota fáze [°] | nedef. | <= 3 | <= 1,7 | <= 0,9 | <= 0,7 | <= 0,7 |
| Vliv sousedního vodiče | < 1 mA / A pro f = 50 Hz | |||||
| Vliv polohy vodiče | < 0,3 % pro f < 400 Hz | |||||
| Vliv zátěže | 1 % a 1 ° pro RL = 2 ? až 10 ≤ /td> | |||||
| Vliv DC proudového offsetu | < 2,5 % při IDC < 30 A | |||||
Všeobecně:
| Pracovní teplota | -10 °C ÷ 50 °C |
| Rozevření kleští | 52 mm |
| Max. rozměry měřeného vodiče | kulatý průměr 50 mm |
| 1 x plochý vodič 50 mm x 5 mm | |
| 4 x plochý vodič x 30 mm x 5 mm | |
| Přepěťová kategorie | CAT III / 600V |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň znečištění | 2 |
| Rozměry | 220 mm x 120 mm x 48 mm |
| Hmotnost | 600 g |
| Hořlavost plastového pouzdra | UL94 - UV1 |
Rozsah dodávky:
- Klešťový přístroj E-Clip 2
- Návod k používání
- Jmenovitý proud: 1000 A
- Převod: 1000 : 1
- Výstup: 1 mA / A bezpečnostní zdířky průměr 4 mm
- Jmenovitý zatěžovací odpor RL: 1 ?
- Rozsah měření: 0,2 A ÷ 1200 A
Obsah balení
- Klešťový přístroj E-Clip 2
- Návod k používání
