Chauvin Arnoux C.A 922 - Ruční osciloskop 20 MHz

Bateriové osciloskopy s izolovanými kanály kombinují osciloskop, multimetr a analyzátor harmonických. Frekvenční rozsah 20MHz (CA922) nebo 40MHz (CA942). Přístroje CA 922 a CA 942 jsou kombinací 3 zařízení v jednom - osciloskop - multimetr - analyzátor harmonických.

1. Přenosný digitální bateriový 2kanálový osciloskop s navzájem a proti kostře izolovanými kanály, určený pro analýzu signálů přítomných v elektronice a elektrotechnice
2. 2kanálový multimetr s 8000 body.
3. Analyzátor „harmonických složek“ pro rozklad 2 signálů současně s jejich základními a prvními 31 harmonickými složkami.

Přístroj pracuje při konstantní hloubce získávání dat 2500 bodů.
K zobrazení použitých signálů a všech parametrů nastavení se používá TFT LCD displej.
Hlavní ovládací funkce jsou přístupné pomocí tlačítek na předním panelu.

Grafické rozhraní umožňuje:

• Nastavovat parametry spojené s vybraným tlačítkem.
• Procházet vodorovnou hlavní nabídkou vyvolávající aktuální nastavení a svislé podnabídky.

Vybrané funkce:

• Optimalizovaný 3,5” barevný LCD displej pro maximální viditelnost.
• Vícejazyčná interaktivní online nápověda.
• Záznam a obnova dat na PC.
• Praktické s USB komunikací pomocí protokolu SCPI.
• Samostatně napájený NiMH dobíjecí baterií s USB nabíječkou.

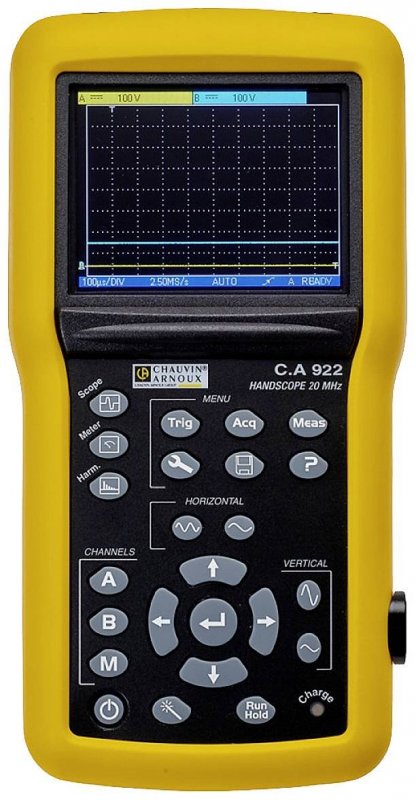

Nárazuvzdorný osciloskop HANDSCOPE CA 922 pohodlně padne do jedné ruky.
Tento ergonomický přístroj je také vybaven TFT barevným displejem a LED podsvícením pro přesné zobrazení dat. Pro snazší použití jsou vždy k dispozici intuitivní piktogramy a integrovaná vícejazyčná nápověda.

Pro záznam dat jsou k dispozici 2 MB a v režimu multimetru je možné uložit grafické záznamy 2 700 měření (5 min až 1 měsíc).
K dispozici je izolovaná komunikace USB s protokolem SCPI. To usnadňuje programování přístroje na dálku pomocí softwaru SX-METRO.

Tyto produkty byly vyvinuty s využitím přístupu Eco-Design, aby se snížil jejich dopad na životní prostředí.

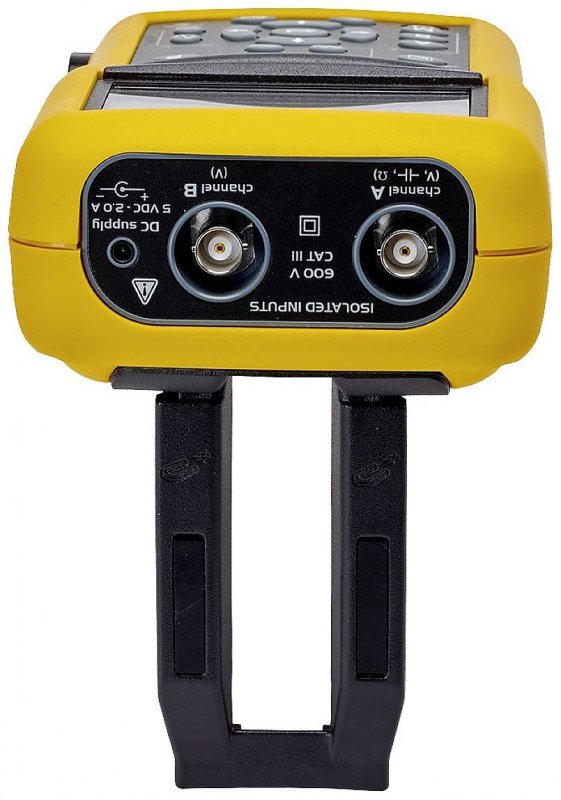

Izolace kanálů:

• Dva vstupní kanály osciloskopu jsou izolované vzájemně i vůči uzemnění a síťovému napájecímu zdroji.
• Tato izolace je dvojitá nebo zesílená v souladu s bezpečnostními normami ČSN EN 61010-1 a ČSN EN 61010-2-030.
• To umožňuje provádět měření na instalacích nebo zařízeních připojených k elektrické distribuční síti s napětím do 600 V v kategorii CAT III.
• Dvoufázový signál povolený mezi těmito dvěma kanály je 600 V v CAT III.
• Obsluha, testovaná zařízení a prostředí tak zůstávají za všech okolností plně chráněny.
• Žádné napětí (i nebezpečné) přítomné na jednom kanálu se nevyskytuje na druhém.
• Spodní body vstupů jsou plně izolované, neexistuje možnost opětného zapnutí spodních bodů (což může být velmi nebezpečné a velmi destruktivní).

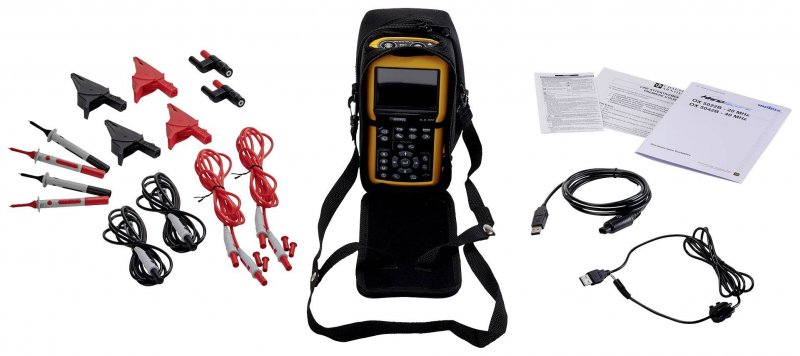

Rozsah dodávky:

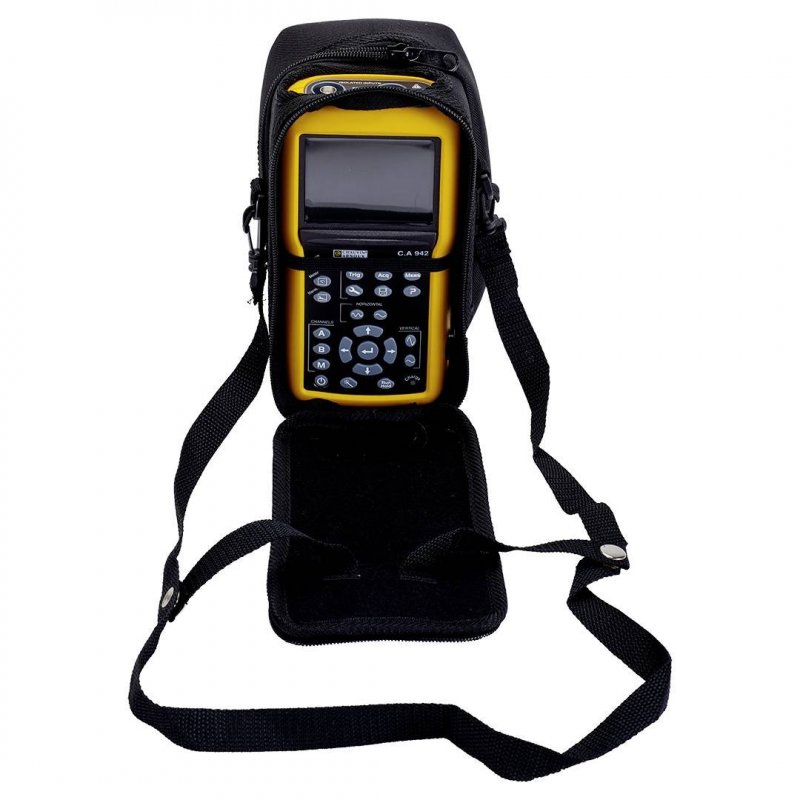

• Brašna
• 2 adaptéry BNC banánky
• 2 sady 2 měřicích kabelů o délce 1,5 m (červený/černý)
• 2x sada 2 krokosvorek (červená/sw)
• 2 sady 2 zkušebních hrotů Cat IV 1000 v (červená/černá)
• 1 kabel zástrčka jack/USB
• 1x USB síťový adaptér
• 1 optický USB kabel
• 1 stručný návod
• 1x bezpečnostní list
• 1 protokol o zkoušce
• 1 poznámky k NiMH akumulátorům
